Schaltplan einer Gitarre


Schaltung einer Gitarre
Modell: Kapok MEG 9011

Elemente


A: 1. Tonabnehmer
B: 2. Tonabnehmer
C: 3. Tonabnehmer
P1: Tiefpassfiltergrenzfrequenz für Abnehmer A
P2: Tiefpassfiltergrenzfrequenz für Abnehmer B
S: Stufenschalter mit fünf Stufen 1 bis 5

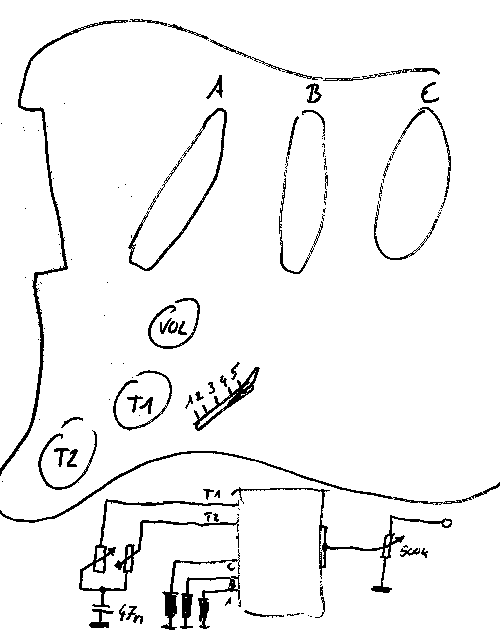

Schaltplan




Der Sachalter schließt die Elemente A, B, C, P1, und P2 jeweils zusammen auf den Lautstärkeregler (500k-Potoi).

Je nach Schalterstellung 1 bis 5 sind die folgenden Elemente kurzgeschlossen.
12345
Axx
B xxx
C xx
T1xx
T2 xxx

Beispiel: In Schalterstellung 1 sind der Tonabnehmer A und das Poti 1 aktiv. Mit dem Poti 1 lässt sich dann die Klangfarbe (RC-Tiefpass) regeln. An dem Poti 2 dreht man dann vergebens und die Tonabnehmer B und C sind nicht aktiv.
