Ladungspumpe mit dem Timer555

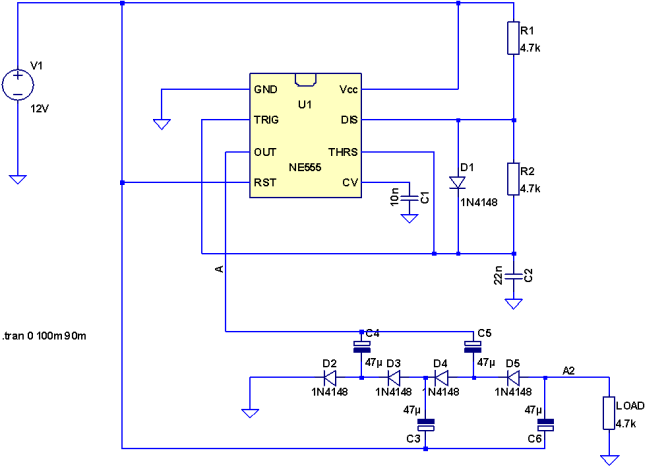

Realisierung einer Ladungspumpe mit dem Timer555.

Eingangsspannung: 12 V
negative Ausgangsspannung: -24 V ohne Belastung und -21 V bei 4 mA


Simulation:






Siehe auch LadungspumpenTimer555
