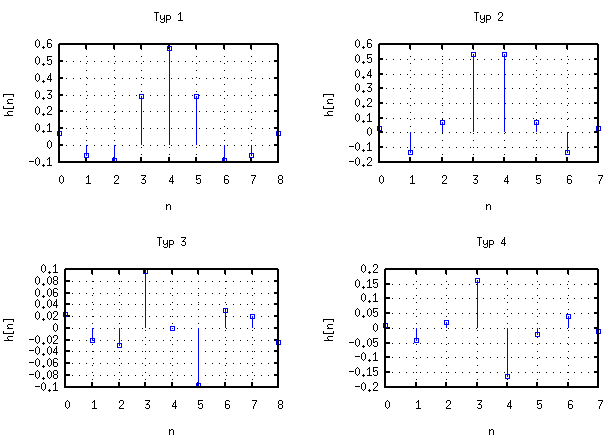

Ocatve-Skript FIR-Filter-Typen


grid on
subplot(2,2,1)

N=8;   % Ordnung
n=0:N;
ngf = .6; % Normierte grenzfrequenz
x=(n-N/2)*ngf; % PI ist schon  bei sinc dabei !!!! -> seltsam
h=sinc(x)/pi*ngf;
h=h/sum(h);
stem(n,h,'3;;4')
ylabel('h[n]')
xlabel('n')
title('Typ 1')

grid on
subplot(2,2,2)

N=7;   % Ordnung
n=0:N;
ngf = .6; % Normierte grenzfrequenz
x=(n-N/2)*ngf; % PI ist schon  bei sinc dabei !!!! -> seltsam
h=sinc(x)/pi*ngf;
h=h/sum(h);
stem(n,h,'3;;4')
ylabel('h[n]')
xlabel('n')
title('Typ 2')


grid on
subplot(2,2,3)

N=8;   % Ordnung
n=0:N;
ngf = .6; % Normierte grenzfrequenz
x=(n-N/2)*ngf; % PI ist schon  bei sinc dabei !!!! -> seltsam
h=sinc(x)/pi*ngf;
fi = find(x>0);
h(N/2+1)=0;
h(fi)=-h(fi);
stem(n,h,'3;;4')
ylabel('h[n]')
xlabel('n')
title('Typ 3')


grid on
subplot(2,2,4)

N=7;   % Ordnung
n=0:N;
ngf = .6; % Normierte grenzfrequenz
x=(n-N/2)*ngf; % PI ist schon  bei sinc dabei !!!! -> seltsam
h=sinc(x)/pi*ngf;
fi = find(x>0);
h(fi)=-h(fi);
stem(n,h,'3;;4')
ylabel('h[n]')
xlabel('n')
title('Typ 4')






Siehe auch OctavePlots
