Timer555 - Zeitgeberschaltung


Zeitgeberschaltung, Blinker, Tongenerator etc.

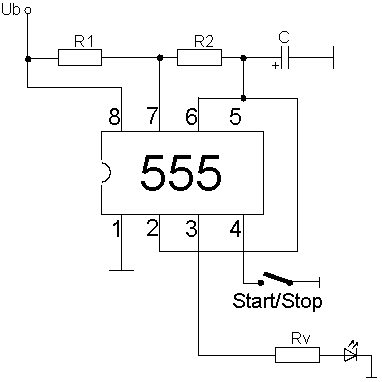

Mit der hier vorgestellten Beschaltung lassen sich an Pin3 Frequenzen bis zu 1 MHz erzeugen.

Wird der Schalter an Pin4 geschlossen, so wird der Vorgang unterbrochen.




Die Frequenz in Abhängigkeit der Bauteile:

f = 1 / [ 0.7 ⋅ C ⋅ (R1 + 2⋅R2) ]

Das Signal sieht dann so aus:


Impulsdauer: ti = 0.7 ⋅ C ⋅ (R1 + R2)

Impulspause: tp = 0.7 ⋅ C ⋅ R2

Periodendauer: T = ti + tp


Anmerkung:

Auch hier lässt sich die Frequenz durch eine Spannung am Steueranschluss beeinflussen.



Siehe auch Timer555
