Timer555 - Zeitgeberschaltung (ti=tp)

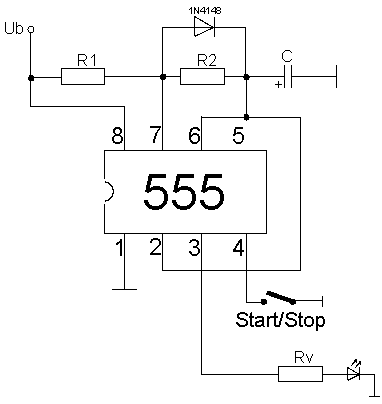

Zeitgeberschaltung mit gleich langen AUS- und EIN-Zuständen


Mit einer einfachen Diode (z.B. 1N4148) erreicht man, dass die Impulspause (AUS-Zustand) gleich der Impulsdauer (EIN-Zustand) ist.

Voraussetzung: R1 = R2

Die Frequenz in Abhängigkeit der Bauteile:

f = 1 / ( 1.4 ⋅ C ⋅ R1)



Siehe auch Timer555
