Timer555 - stufenlose Verweilzeiteinstellung

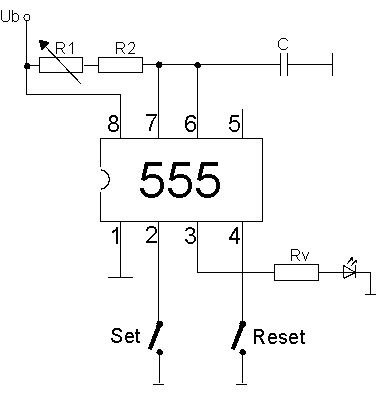

Monostabile Kippschaltung mit stufenloser Verweilzeiteinstellung.


Mit dem Potentiometer R1 läßt sich die Verweilzeit von tv1 bis tv2 stufenlos einstellen.

kürzeste Verweilzeit:

tv1 = 1.1 ⋅ C ⋅ R2

längste Verweilzeit:

tv2 = 1.1 ⋅ C ⋅ (R1 + R2)



Siehe auch Timer555
